II cablaggio strutturato
II cablaggio strutturato consente di trasportare fonia, dati, segnali video e più in generale varie tipologie di segnali di tipo differente.
Tale sua caratteristica (non essere vincolato ad una sola tipologia di protocollo dati o più genericamente servizio) è la principale differenza tra un sistema di tipo strutturato ed un sistema di cablaggio tradizionale.
Le normative che regolano i sistemi di cablaggio sono applicabili ad un singolo edificio o ad un comprensorio (campus); esse definiscono quanto segue:

• le caratteristiche degli apparati elettrici, elettronici oppure ottici;
• le veIocità di trasmissione ammesse;
• le caratteristiche dei mezzi trasmissivi e dei componenti passivi;
• le topologie di cablaggio ammesse ed eventuali livelli di gerarchia;
• le regole di installazione e le indicazioni sulla documentazione di progetto;
• i test di accettazione finale.

Esistono attualmente due standard di cablaggio:

• uno standard americano (ANSI) chiamato EIA/TIA 568 ed i successivi bollettini TSB36 e TSB40
• uno standard internazionale chiamato ISO/IEC DIS 11801.

Architettura del cablaggio

Gli elementi che compongono il Cablaggio Strutturato sono:

• Terminazione d' Utente (TU) che permette I'accesso al mezzo trasmissivo agli utenti finali (TO, Telecomunication Outlet secondo lo standard ISO/IEC DIS 11801).
• Distribuzione Orizzontale (DO) costituita dai collegamenti tra le Terminazioni d' Utente ed il primo nodo di concentrazione (Nodo di Piano).
• Nodo di Piano (NP) che costituisce il punto di concentrazione della Distribuzione Orizzontale di piano (FD, Floor Distributor secondo lo standard ISO/IEC DIS 11801).
• Nodo di Edificio (NE) che costituisce il punto di concentrazione delle Dorsali di Edificio (BD, Building Distributor secondo lo standard ISO/IEC DIS 11801).
• Dorsale di Edificio (DE) costituita dai collegamenti tra i nodi di piano.
• Dorsale di Campo (DC) costituita dai collegamenti tra i nodi di Edificio.
• Nodo di Campus (NC) costituisce il centro di distribuzione del comprensorio (CD, Campus Distributor secondo lo standard ISO/IEC DIS 11801).

Norme ISO/IEC 11801 ANSI/EIA/TIA 568-A

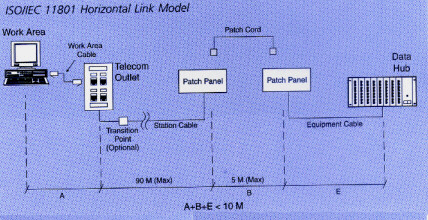

ISO/IEC 11801
Questo standard, molto simile allo standard EN50173, e lo standard internazionale per il cablaggio, differente dagli standard ANSI e EN che si riferiscono al mercato americano ed europeo. Tale standard definisce un generico sistema di cablaggio che è indipendente dal tipo di applicazione (video, fonia, dati) e che deve supportare qualsiasi componente di cablaggio presente sul mercato rispondente a tale standard.
Cavi e componenti sono suddivisi in categorie ed il collegamento è definito in modo omogeneo da quattro differenti classi.
Le seguenti informazioni rispondono anche alla normativa EN50173.
Lo standard suddivide i collegamenti effettuati con cavi di rame in Classi (A, B, C e D), ognuna delle quali supporta una serie di applicazioni. La Classe A definisce le specifiche di sistemi che operano ad una velocità di trasmissione fino a 100 Khz, la Classe B fino a 100 Mhz, la Classe C fino a 16 Mhz e la Classe D fino a 100 Mhz. Lo standard evidenzia poi i requisiti di ritardo di propagazione del segnale, le caratteristiche di impedenza, la perdita del segnale di ritorno, la perdita di conversione tra trasmissione lineare e differenziale e l' impedenza di trasferimento dello schermo. L'affidabilita dei componenti di terminazione e vitale per il sistema. Variazioni delle resistenza dei contatti causate da sollecitazioni operative ed ambientali possono compromettere le capacità di trasmissione del sistema di cablaggio.
Questa specifica affronta il problema definendo una serie di test, sottoponendo i prodotti a differenti condizioni meccaniche e ambientali e rilevando qualsiasi variazione di resistenza che si verifichi durante o dopo l'intero ciclo di test. La specifica considera anche i requisiti EMC, incluso le tecniche di schermatura e le procedure di messa a terra.

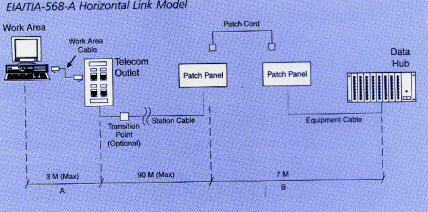

ANSI/ElA/TlA 568-A
Lo standard del cablaggio per le telecomunicazioni negli edifici ad uso ufficio.
Lo standard ANSI/ElA/TlA 568-A incorpora gli standard TSB36, TSB40-A, TSB53 e definisce un generico sistema di cablaggio per le telecomunicazioni che dovrà supportare un ambiente multi-prodotto e multi-fornitore installato in edifici ad uso ufficio.
Esso specifica i requisiti minimi del cablaggio per le telecornunicazioni all'interno di un edificio, includendo le prese per le telecomunicazioni, specificando anche il cablaggio fra gli edifici situati in un area privata, definendone la topologia raccomandata e le distanze. II cavo ed i componenti di terrninazione selezionati dovrebbero garantire una riduzione minima del segnale fino a 100 Mhz. Sebbene lo standard ANSI/EIA/TlA riguardi principalmente i sistemi non schermati a 100 Mhz, possono essere utilizzati anche i componenti di connessione schermati ed i cavi intrecciati a quattro coppie che rispecchiano i requisiti di trasmissione di questo standard. Esso non include i test in campo dei sistemi, sebbene esista Annex E come guida informativa per i test di canale. Tuttavia ciò riguarda i progettisti e gli utenti finali, non gli installatori. Le caratteristiche di trasmissione che devono essere misurate comprendono attenuazione e NEXT (NearEnd Crosstalk). Le categorie 1 e 2 sono relative a voce e trasmissione dati a bassa velocita, la Categoria 3 e per applicazioni fino a 16 Mhz, la Categoria 4 fino a 20 Mhz, la Categoria 5 fino a 100 Mhz.

ANSI/EIA/TIA TSB67
Specifiche per /e prestazioni di trasmissione per test in campo di sistemi di cablaggio per doppini non schermati.
ll TSB67 è il nuovo nome per il Bollettino dei Servizi Tecnici dell'ANSI/ElA/TlA per le verifiche sul campo delle prestazioni dei collegamenti e dei canali. Questo documento specifica in dettaglio i requisiti dei test da effettuare in campo e in generale i requisiti delle relative apparecchiature da utilizzare. L'introduzione al TSB67 sottolinea che la consolidata abitudine di verificare un' installazione mediante un test delle connessioni ed un'ispezione superficiale non è piu valida. Esso specifica inoltre che gli utilizzatori necessitano di test piu approfonditi e completi per certificare che il collegarmento supporterà le applicazioni per telecomunicazioni che sono state destinate a funzionare su di un generico sistema di cablaggio.
II TSB67 è scritto per sistemi non schermati, ma dice esplicitamente che può essere usato anche per sistemi schermati. ll TSB definisce due configurazioni di test - "Canale" e "Collegamento base". Molti considerano il "Collegamento base" iI più importante dei due, dal momento che è definito, ai fini del test, un sistema permanentemente installato. In aggiunta al fatto che ogni coppia ed ogni sua combinazione devono essere testate sia per I'attenuazione che per il NEXT, il TSB67 richiede specificatamente che i test in campo del NEXT siano fatti in entrambe le direzioni.

EN 50173
Requisiti di prestazione per un generico schema di cablaggio.
Questo è ritenuto da molti I'equivalente europeo dello standard americano ANSI/ EIA/TtA 568-A. La normativa EN 50173 deriva dallo standard ISO/IEC 1 3 801 ed è ad esso molto simile. Le differenze principali consistono nel fatto che fa riferimento a standard europei, elimina dalla classificazione la "Categoria 4" per cavi e connettori e contiene informazioni dettagliate sui test e le performance dei collegamenti.

Cavi e Codici Colori
Negli ultimi anni, le specifiche dei cavi usati nei cablaggi strutturati sono notevolmente cambiati. Da quando, nel 1991, le specifiche vennero pubblicate per la prima volta, la sempre maggiore domanda di banda ha portato allo sviluppo dei cavi schermati STP o FTP e non schermati UTP per frequenze superiori a 100 Mhz.

Oggi le categorie dei cavi sono:
Categoria 3: 100 W fino a 16 Mhz.
Categoria 4: 100 W fino a 20 Mhz.
Categoria 5: 100 W fino a 100 Mhz.

Codice colori per cavi 100 W

Coppia 1	Bianco-Blu	Blu (o Blu Bianco)
Coppia 2	Bianco-Arancio	Arancio (o Arancio-Bianco)
Coppia 3	Bianco-Verde	Verde (o Verde-Bianco)
Coppia 4	Bianco-Marrone	Marrone (o Marrone-Bianco)

Codice colori del cavo a 25 coppie

Coppia	Colori dei Cavi	Codice Colori	Tip & Ring	50-Pin Positions	66 or 110 Positions
Coppia 1		Bianco/Blu Blu/Bianco	Tip 1 Ring 1	26 1	1 2
Coppia 2		Bianco/Arancio Arancio/Bianco	Tip 2 Ring 2	27 2	3 4
Coppia 3		Bianco/Verde Verde/Bianco	Tip 3 Ring 3	28 3	5 6
Coppia 4		Bianco/Marrone Marrone/Bianco	Tip 4 Ring 4	29 4	7 8
Coppia 5		Bianco/Grigio Grigio/Bianco	Tip 5 Ring 5	30 5	9 10
Coppia 6		Rosso/Blu Blu/Rosso	Tip 6 Ring 6	31 6	11 12
Coppia 7		Rosso/Arancio Arancio/Rosso	Tip 7 Ring 7	32 7	13 14
Coppia 8		Rosso/Verde Verde/Rosso	Tip 8 Ring 8	33 8	15 16
Coppia 9		Rosso/Marrone Marrone/Rosso	Tip 9 Ring 9	34 9	17 18
Coppia 10		Rosso/Grigio Grigio/Rosso	Tip 10 Ring 10	35 10	19 20
Coppia 11		Nero/Blu Blu/Nero	Tip 11 Ring 11	36 11	21 22
Coppia 12		Nero/Arancio Arancio/Nero	Tip 12 Ring 12	37 12	23 24
Coppia 13		Nero/Verde Verde/Nero	Tip 13 Ring 13	38 13	25 26
Coppia 14		Nero/Marrone Marrone/Nero	Tip 14 Ring 14	39 14	27 28
Coppia 15		Nero/Grigio Grigio/Nero	Tip 15 Ring 15	40 15	29 30
Coppia 16		Giallo/Blu Blu/Giallo	Tip 16 Ring 16	41 16	31 32
Coppia 17		Giallo/Arancio Arancio/Giallo	Tip 17 Ring 17	42 17	33 34
Coppia 18		Giallo/Verde Verde/Giallo	Tip18 Ring 18	43 18	35 36
Coppia 19		Giallo/Marrone Marrone/Giallo	Tip 19 Ring 19	44 19	37 38
Coppia 20		Giallo/Grigio Grigio/Giallo	Tip 20 Ring 20	45 20	39 40
Coppia 21		Viola/Blu Blu/Viola	Tip 21 Ring 21	46 21	41 42
Coppia 22		Viola/Arancio Arancio/Viola	Tip 22 Ring 22	47 22	43 44
Coppia 23		Viola/Verde Verde/Viola	Tip 23 Ring 23	48 23	45 46
Coppia 24		Viola/Marrone Marrone/Viola	Tip 24 Ring 24	49 24	47 48
Coppia 25		Viola/Grigio Grigio/Viola	Tip 25 Ring 25	50 25	49 50

Schema dei PIN

T568A

T568B

10Base-T

Tolken Ring

TP-PMD

USOC RJ11

USOC RJ14

USOC RJ25

USOC RJ61

Position1 Shorts to Position 4

USOC RJ48X

Position 2 Shorts to Position 5
